TD7型鋼筋桁架樓承板 圖集

TD7型鋼筋桁架樓承板型號:TD7-70、TD7-80、TD7-90、TD7-100、TD7-110、TD7-120、TD7-130、TD7-140、TD7-150、TD7-160、TD7-170、TD7-180、TD7-190、TD7-200、TD7-210、TD7-220、TD7-230、TD7-240、TD7-250、TD7-260、TD7-270型一共21種規格型號
訂購熱線:152-5153-6295
      TD7鋼筋桁架樓板是將鋼筋加工成鋼筋桁架,然后將其與鍍鋅異型板焊接在一起的一體成型模板。在施工階段,鋼筋桁架樓板具有經濟,方便,安全,可靠等特點,已被多層車間,多層,高層和高層建筑等建筑和建筑領域廣泛使用。高層鋼結構建筑物和各種不規則地面,混凝土結構和高速鐵路等。

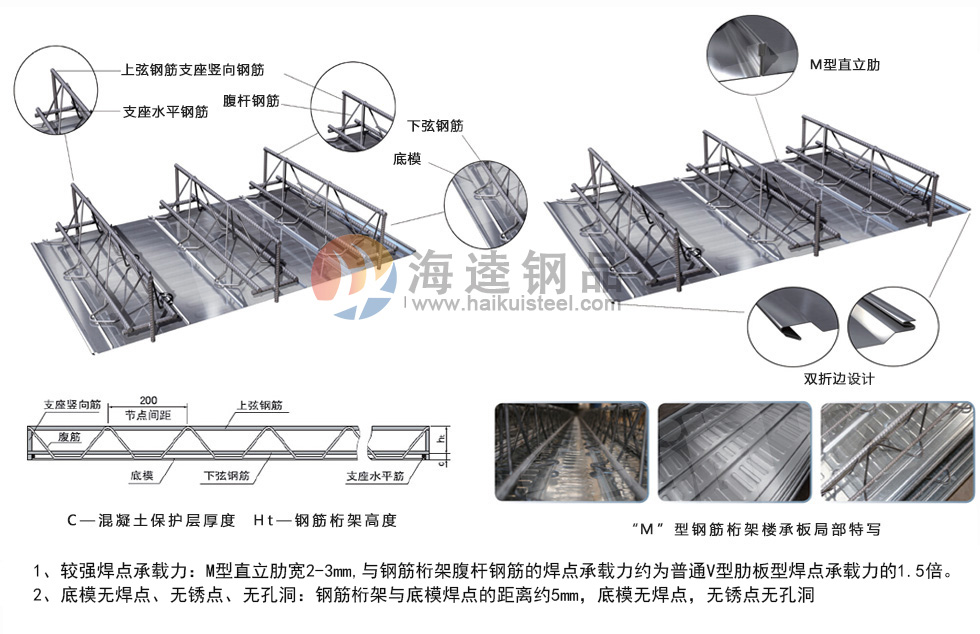

TD7鋼筋桁架樓承板細節圖
一、TD7型鋼筋桁架樓承板產品規格
    名稱 規格
    上弦鋼筋直徑 6-12mm
    下弦鋼筋直徑 6-12mm
    腹桿鋼筋直徑 4-7mm
    鋼筋桁架高度H 70-270mm
    支座水平鋼筋直徑 8mm、10mm
    支座豎向鋼筋直徑 HPB235 12(用于h≦150),14(用于h>150)
    HRB335HRB400 10(用于h≦150),12(用于h>150)
    底模鋼板厚度 0.4~0.8mm
    底模鋼板寬度 576mm、600mm
    混凝土保護層厚度C 15 - 30mm
    鋼筋桁架樓承板長度 1.0 - 12.0m
二、TD7鋼筋桁架樓承板構成與材料參數:
      ◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
      ◆上、下弦鋼筋:采用三級熱軋盤螺鋼筋HRB400、HRB300;
      ◆腹桿鋼筋:采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋;
      ◆支座橫筋:豎筋采用三級熱軋盤螺HRB400、HRB300;
      ◆底模鋼板:采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板,鍍鋅量雙面不小于120g/㎡ 。

三、TD7鋼筋桁架樓承板使用優勢:
      1.經濟:桁架受力模式合理,選材經濟,綜合造價優勢明顯  可設計為雙向板  ,可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板 。
      2.便捷:現場鋼筋綁扎量減少60%~70%,可進一步縮短工期;桁架受力模式合理,可以提供更大的樓承板剛度,可大大減少或無需施工用臨時支撐 。
      3.安全:力學性能與傳統現澆樓板基本相同,樓板抗裂性能好,耐火性能與傳統現澆樓板相當,優于壓型鋼板組合樓板  底模不參與使用階段受力,不需考慮防火、防腐問題 。
      4.可靠:鋼筋排列均勻,上下層鋼筋間距及混凝土保護層厚度有可靠,樓板的雙向剛度接近,有利于建筑物抗震  栓釘焊接質量更容易。
      5.比較:單純樓承板比較,鋼筋桁架板每平120~140左右,普通樓承板平米價格60~70左右。

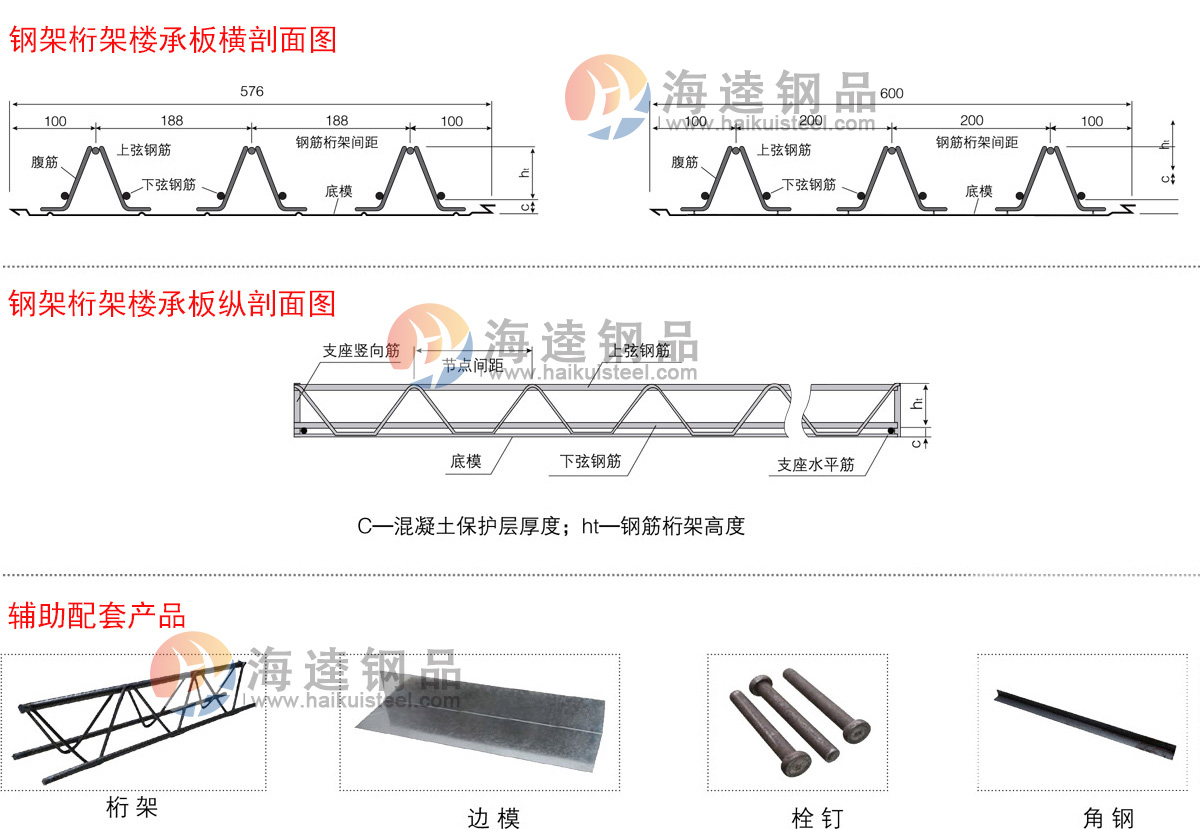

鋼筋桁架樓承板示意圖

四、TD7鋼筋桁架樓承板型號參數:
模板型號
桁架高度/(mm)
上弦/腹桿/下弦直徑/(mm)
中和軸高度Yo/(mm)
慣性矩Io
樓板厚度(mm)
施工階段鋼筋桁架
板簡支
板連續
TD7-70
70
12、4.5、12
40.33
2.567
100
3
3.8
TD7-80
80
43.67
3.517
110
3.2
4
TD7-90
90
12、5、12
47
4.618
120
3.5
4.2
TD7-100
100
50.33
5.869
130
3.7
4.4
TD7-110
110
53.67
7.272
140
3.8
4.6
TD7-120
120
12、5.5、12
57
8.825
150
4
4.8
TD7-130
130
60.33
10.529
160
4.1
4.8
TD7-140
140
63.67
12.384
170
4.2
5
TD7-150
150
12、6、12
67
14.389
180
4.4
5
TD7-160
160
70.33
16.546
190
4.4
5.2
TD7-170
170
73.67
18.853
200
4.6
5.2
TD7-180
180
12、6.5、12
77
21.311
210
4.6
5.2
TD7-190
190
80.33
23.92
220
4.8
5.4
TD7-200
200
83.67
26.679
230
4.8
5.4
TD7-210
210
12、7、12
87
29.59
240
4.9
5.4
TD7-220
220
90.33
32.651
250
5
5.4
TD7-230
230
93.67
65.863
260
5.1
5.6
TD7-240
240
12、7.5、12
97
39.226
270
5.2
5.6
TD7-250
250
100.33
42.739
280
5.2
5.6
TD7-260
260
12、8、12
103.67
46.403
290
5.3
5.6
TD7-270
270
107
50.219
300
5.4
5.6

五、鋼筋桁架板要比普通樓承板節省很多,主要體現在以下方面:
      1.現場鋼筋捆扎量,鋼筋桁架5kg左右,普通樓承板12kg左右。
      2.鋼筋桁架板大無支撐板跨可達4.8米,普通樓承板大3米,需要大量臨時支撐。
      3.工時,鋼筋桁架板大大節省現場人工及工時,管理費用和人工費用都大大降低。
      4.工期提前,提前贏取經濟效益
      5.無需抗剪和防火報告,鋼筋桁架板性能與傳統現澆板性能基本一致,后期維護費用無。
      所以對總包和業主來講,總體對比成本和整體經濟效益更科學,符合實際。

六、TD7鋼筋桁架樓承板應用領域:
      廣泛用于商業和民用建筑的夾層建筑,例如工廠,醫院,體育館,學校,橋梁工程和住宅建筑。
      TD7鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中,在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。

七、訂貨須知:
      感謝您向我公司提出訂貨需求,為了向您提供優質的產品和服務,懇請您提供以下詳細內容:
      1)對產品的具體要求(尺寸、型號、功能要求等)。
      2)項目的全部正式設計文件(包括但不限于:建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供,以便我公司進行產品選型和制定排版方案)。
      3)交貨條件(時間、地點等)。

八、生產工藝流程:

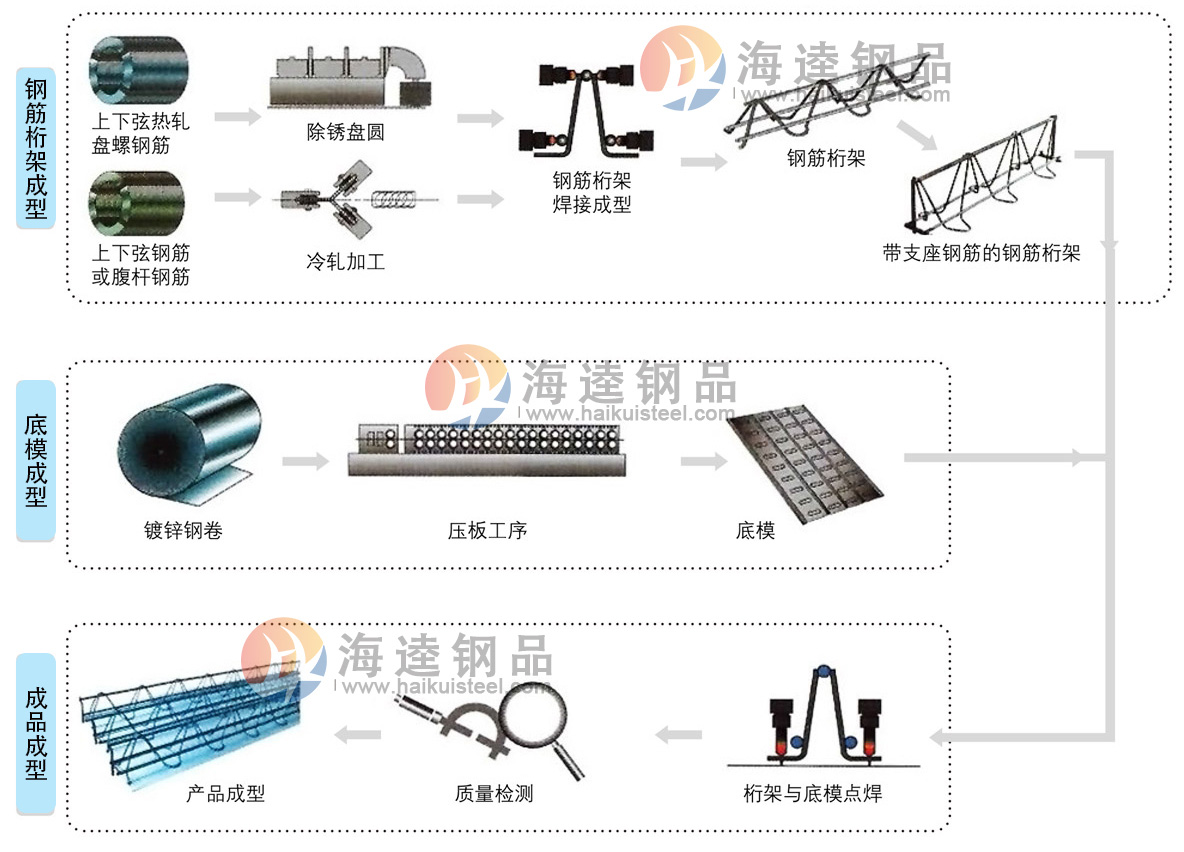

鋼筋桁架樓承板生產工藝流程

九、訂貨流程:
      1)業務聯系→2)建立用戶檔案→3)確定需求信息→4)簽訂買賣合同→5)備料預付款到賬確認→6)產品生產→7)發貨驗收→8)售后安裝指導。

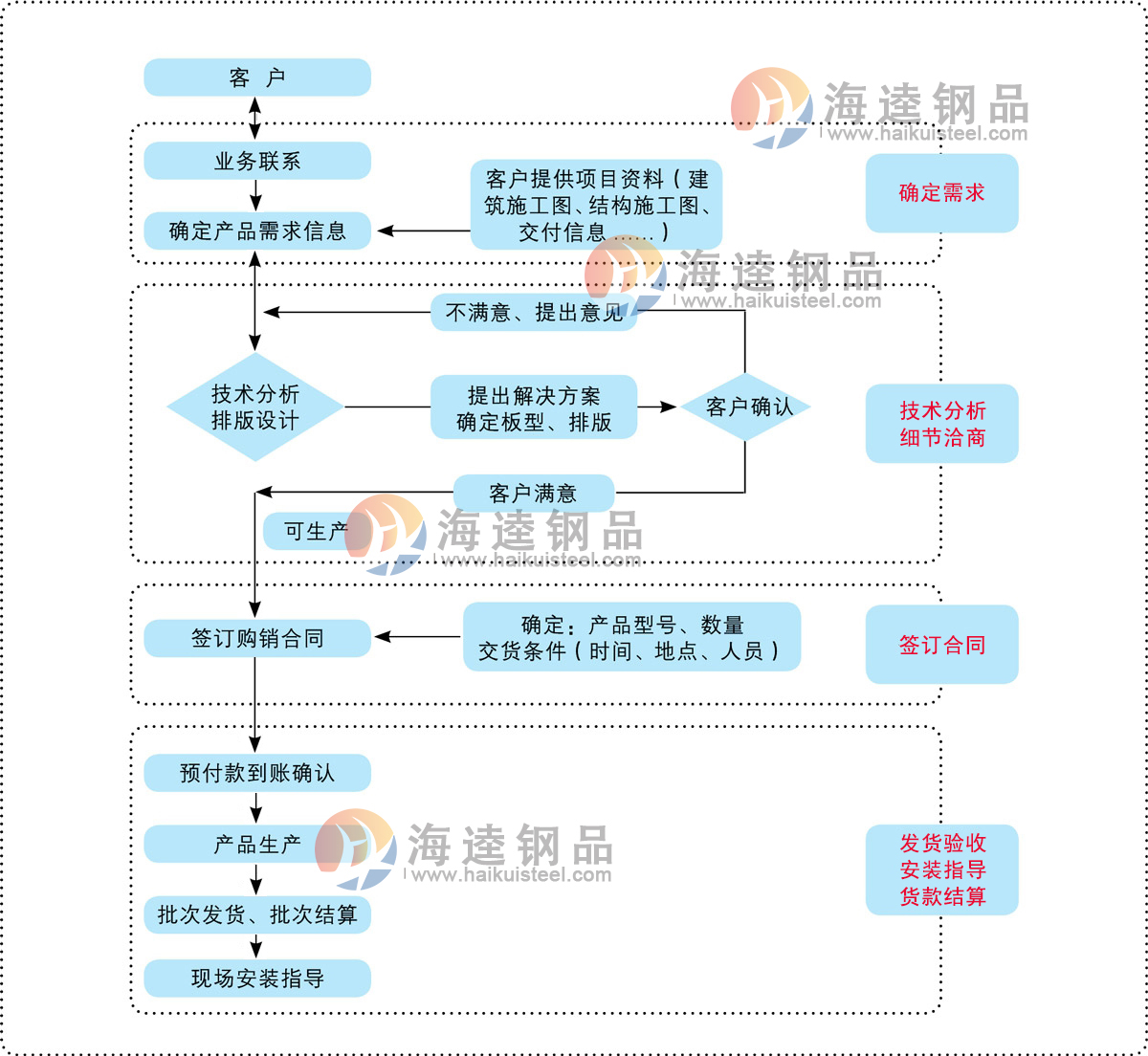

桁架樓承板訂購流程
